Rugalmas vízbélés: faj, cél és működés

Rugalmas vízbélés: faj, cél és működés
  • Jellemzők és előnyök
  • Műszaki adatok
  • típusok
  • megerősített
  • fújtató
  • Rozsdamentes acél
  • Anyagok és méretek
  • kinevezés
  • Hogyan válasszuk ki?
  • Hogyan lehet csatlakozni és milyen gyakran változtatni?
  • Néhány évvel ezelőtt szinte minden fürdőszobában nagy rendetlenséget és bonyolultságot látott a különböző vízvezetékekhez kapcsolódó acélcsövek. A mosdók és zuhanyzók különféle csatlakozókon és adaptereken keresztül kapcsolódtak hozzájuk. A kapcsolat eredményeképpen a fürdőszoba minden sarkában tömeges szerkezetek voltak, amelyek a hidraulikus rezgések és sokkok miatt rendszeresen leesett csövekből származnak.

    Az új flexibilis béléscsavar anyagi piacához való hozzáféréssel nemcsak a vízellátó rendszer gyors megsemmisítésének problémáját lehetett megoldani, hanem 10-15 évig meghosszabbították az élettartamot, hanem a kis fürdőszobák szabad területének kibővítésével is felszabadították a helyet.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    Jellemzők és előnyök

    A rugalmas rendszer egy mozgatható rugalmas tömlőből áll, amely tetején fémköpenygel van borítva. Hosszúsága 30 cm-től 5 m-ig terjedhet. A bélés végén a csőhöz és a vízvezeték-elemhez vagy a háztartási készülékekhez csavarokkal rögzített anyák és szerelvények vannak. Színes fémjelzőket alkalmazunk a fémszalagra, amely jelzi a tömlő alkalmazási körét. Csak a melegvíz áramlik át a piros jelzésű tömlőn, rendkívül hideg vízen keresztül a kék jelzésű tömlőn, és a kettős szín jelzi a termék sokoldalúságát.

    Akkor is kapható szemceruza sárga csíkokkal. Úgy tervezték, hogy csatlakozzon és működjön gázberendezésekkel, de nem csatlakoztatható vízhez. Az ilyen szemceruza rugalmas tömlőjének belső felülete speciális anyagokkal van impregnálva, amely semmiképpen sem eshet az ivóvízbe.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    A nagyszerű előnyök miatt a hajlékony szemceruza szinte teljesen helyettesítette a keményacél csöveket.

    • Ellentétben a régi masszív csövekkel, a vékony, rugalmas csövek kevesebb helyet foglalnak el, és lehetővé teszik, hogy a fővezetéktől nagy távolságra helyezze el az egészségügyi termékeket, anélkül, hogy a falak és a padló körül a helyet megzavarná.
    • A tömlő rugalmassága lehetővé teszi a már csatlakoztatott készülékek mozgatását és a legkisebb helyiségekben is.
    • A termék nem igényel hegesztést, és szinte „csupasz kezekkel” van összekötve. Ez nem csak lehetővé teszi, hogy a hegesztőgépek vásárlásához költött pénzt takarítson meg, hanem önállóan is csatlakozzon a kezdőhöz.
    • Magasabb a hagyományos csövekhez képest, a termék megbízhatósága több évtizede meghosszabbítja élettartamukat.
    • Egy ilyen rugalmas cső jobban ellenáll a külső sérülésnek és a belső hidraulikus sokkoknak.
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    Rugalmas szemceruza, bár sokkal keményebb, de hátrányai vannak.

    • A termék nem tolerálja a feszültséget és a csavarást, károsíthatja és deformálhatja.
    • A nyílt tűz mellett tilos rugalmas szemceruza felszerelése. Kivételt képez egy fémburkolatban lévő gáztömlő, bár ajánlott, hogy úgy szerelje fel, hogy a tűzhelyen ne érje el a tüzet.
    • Ha a vizet egyidejűleg több helyiségbe szállítják, akkor a rugalmas szemceruza vibrál, és ennek következtében alacsony zuhanást hoz létre.
    Rugalmas vízbélés: faj, cél és működés

    Műszaki adatok

    A vízvezeték-piacon két rugalmas kategóriába sorolható: adapterek és hosszabbítók. Az adapterek a tömlők, mosogatók vagy mosógépek vízellátását biztosító közös tömlők. Hosszúságuk ritkán haladja meg a 0,5 mt. Az adapterhez csatlakoztatott hosszabbítókábel segítségével víz kerül azokra a szakaszokra, amelyekhez egy normál tömlő nem érhető el.

    A csővezetékek jellemzői és az első és a második kategória hasonlóak, és így néz ki:

    • a cső külső és belső sugarának átmérője 12 és 11,5 mm;
    • a névleges nyomás 8 bar, a maximális érték pedig 10 bar;
    • a minimális hajlítási sugár 60 mm;
    • a megengedett maximális hőmérséklet 70 fok;
    • a munkaerő legalább 10 év;
    • a 75 gumi tömlő keménysége;
    • a szelep maximális nyomatéka az 50 Nm tömlő végénél.
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    típusok

    A rugalmas bélés gyártása még a fejlesztés szakaszában van, de a piacon már széles körben létezik. Különböző jellemzők szerint osztályozzák, például fonattal, szerelvények típusával vagy belső töltéssel. Ezek közül a leggyakoribb a fonat típus szerinti besorolás.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    megerősített

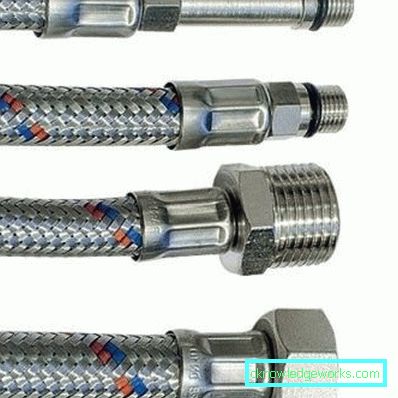

    A rugalmas bélés egyik legnépszerűbb típusa megerősített bélés. Két részből áll: a belső gumi tömlőből és a külső acélköpenyből. Különböző hosszúságú tömlők egy bizonyos színű acélból vannak (kék a hideg vízhez, és piros a forróhoz), a szerelvények vagy anyák gumitömítéssel vannak rögzítve a végekhez.

    Az ilyen berendezés maximális üzemi hőmérséklete +90 fok, így nem használják fűtési rendszerek telepítésére. Mindazonáltal nagyon kényelmes a keverő, a mosógép vagy a kazán csatlakoztatása. Az előnyök a következők:

    • a telepítés kényelme és sebessége, minden eszközből egy csavarkulcs elég;
    • nagyobb rugalmasság, mint más fajok;
    • nagyobb a szilárdság a polipropilén csövekhez képest, mivel a megerősített bélés fémvel van megerősítve.

    A megerősített termékek hátrányai:

    • vékony gumi tömítések gyors kopása;
    • a fonat gyors kopása gyakori hajlításokkal.

    Érdemes megemelni a megerősített terméket, ami lényegesen alacsonyabb fonalrétegeket tartalmaz, de egy kicsit gyorsabban elhasználódik. Átlagos élettartama 2-4 év.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    fújtató

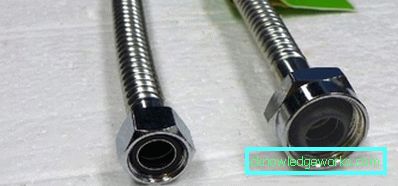

    A gerendák egy 2 méter hosszú acél hullámos cső, amely a kívánt értékekhez nyúlik és zsugorodik. A gumiabroncsokkal ellátott sárgaréz anyák a végeikre vannak szerelve, amelyek képesek kielégíteni a magas hőmérsékletet. Egy ilyen fém harmonika ellenállhat a -50 ° C-os minimális hőmérséklettől, legfeljebb +250 fokos cseppektől. Gyakran használják a fűtési rendszerek és a hűtőrendszerek vízellátásához, például ventilátor tekercsegységekhez vagy osztott rendszerekhez.

    Az ilyen hullámosított bélés előnyei:

    • nagy megbízhatóság és tartósság;
    • a víz kalapáccsal és a hőmérséklet különbséggel szembeni ellenállás;
    • az ilyen szemceruza nem ég, és nyílt láng közelében is felszerelhető;
    • higiénikus és teljesen biztonságos az emberek számára.
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    A mínuszok közül csak a következőket választhatja:

    • magas ár;
    • az ilyen csövön keresztül történő vízáramlás által okozott erős zaj.

    A rugalmas cső élettartama elérheti a 25-30 évet, de nagyon drága. Nemcsak vízellátáshoz, hanem gázhoz is használható.

    Rugalmas vízbélés: faj, cél és működés

    Rozsdamentes acél

    A rozsdamentes acél tömlők olcsóbbak, mint a fúvókák, és hosszabbak, mint a hagyományos erősítésűek. Hosszúságuk 50 cm-től kezdődik, és elérheti az 1 métert. A rozsdamentes tömlő, valamint a megerősített tömlő végein szokásos anyák vagy szerelvények találhatók. Segítségével a bélést a hagyományos és szögletes adapterekhez is csatlakoztathatja. Előnyei közé tartozik:

    • nagy korrózióállóság (magasabb, mint más csöveknél);
    • demokratikus ár;
    • könnyű telepítés;
    • tűzállóság és hirtelen hőmérsékletváltozások.

    Az ilyen szemceruza csak egy hátránya van - alacsony minőségű gumi tömítéssel vagy a reteszelő anyák elégtelen meghúzásával ez a szemceruza elkezd szivárogni az ízületeken és gyorsan használhatatlanná válik.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    Anyagok és méretek

    A különböző típusú rugalmas szemceruza egy anyagból és több kombinációból állhat. Gumi vagy gumi belső rugalmas tömlő.

    A gumi tömlőket leggyakrabban a WC-hez vagy a mosógéphez csatlakoztatják, mivel az ivóvíz nem szolgálható fel. A gumi sajátos szaga van, amit átadnak a rajta áthaladó vízbe. A belső tömlő mellett a szemceruza tetején fonódik egy erősítő anyaggal, amely megvédi a törékeny tömlőt a külső károsodástól. Különböző fémekből vagy szintetikus anyagokból készülhet.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    alumínium

    Ez a zsinór csak 80 ° -nál nem magasabb hőmérsékletű víz ellátására alkalmas. Rendkívül érzékeny a korrózióra, és élettartama nem haladja meg az 5 évet.

    Rugalmas vízbélés: faj, cél és működés

    Rozsdamentes acél

    A rozsdamentes acélból készült zsinór 5-10 évig növeli a szemceruza élettartamát, ugyanakkor a maximális vízhőmérséklet 95 fokra emelkedik, és a nyomás 10 atmoszféra. A rozsdamentes fonatok egyik fajtája egy fémcső, melyet fújtatónak nevezünk.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    nejlon

    A nylon zsinór körülbelül 10 évig tart és képes 110 fokos fűtésre. Emellett üzemi nyomása 20 atmoszférára emelkedik, ami jelentősen megnöveli az ilyen termékek árát.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    cink

    A horganyzott huzalköteg azonban nem tartós és rugalmas, és az ára sokkal kisebb, mint más anyagoknál.

    A rugalmas tömlő fő méretei a tömlő hossza, belső és külső átmérője. Ugyanakkor fontos, hogy nemcsak maga a tömlő átmérője, hanem a széleken lévő szerelvények kaliberje is legyen. A modern tömlők átmérője ritkán haladja meg az 1-2 hüvelyket. A leggyakrabban értékesítéskor 3/8, 3/4 és 1/2 hüvelyk átmérőjű béléseket talál.

    A rugalmas csövek hosszát tekintve jelentősen eltér a gyártótól. Leggyakrabban a vonal 500 - 600 mm hosszú termékekkel kezdődik, és nagy ipari csövekkel végződik, elérve az 5000 mm-t.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    kinevezés

    A rugalmas szemceruza szinte mindenhol használható, célja - a vízvezeték-szerelvény csatlakoztatása egy vízvezetékkel. Ezzel a konyhai mosogatóhoz vagy a fürdőszobában található mosogatóhoz a csaptelephez vizet hozhat, mosó- és mosogatógépeket és különböző szivattyúállomásokat csatlakoztathat. A WC-tartályhoz, zuhanyzóhoz és kazánhoz vizet szállítanak. Fel vannak szerelve a sprinklerek vízellátásához (a sprinklerrendszer a tűzoltó rendszer, az öntözőfejek és a vízhez vezető csövek szerves része).

    A hagyományos vízvezeték-rendszereken kívül a rugalmas csatlakozásokat számos különböző eszközben használják. Például gázvezetékek, műszaki csövek vagy csövek különböző autókban.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    Hogyan válasszuk ki?

    A megfelelő szemceruza kiválasztásához minden egyes esethez Számos árnyalatot kell figyelembe venni:

    • Ki kell választani a zsinórt attól függően, hogy melyik helyiség lesz a cső telepítése és működése. A nejloncsövet nem szabad tűz közelében elhelyezni, a fémeket pedig magas páratartalmú helyiségekben.
    • A méretnek ilyennek kell lennie, úgy, hogy a cső csatlakoztatása közben ne nyúljon, de ne is túl hosszú termékeket vásároljon. Ha a tömlő hosszát helytelenül választjuk, akkor lazán csavarodik vagy lazított gyűrűkkel csavarodik, ami gyorsan elpusztítja a redők fonatát.
    • A tömlőből nem szabad durva gumi vagy kémiai szag. Az ilyen szemceruza szigorúan tilos az ivóvíz ellátására, csak műszaki igényekre alkalmas.
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    • A termék nem lehet túl világos. - Ez egy rossz minőségű anyag mutatója. A legmagasabb minőségű termék rozsdamentes acélból vagy sárgarézből készült, és a legkevésbé minőségű szilumin és cink. Tömlők vannak műanyag szerelvényekkel - ezek gyakorlatilag eldobható termékek.
    • A bélésnek meg kell felelnie az üzemi hőmérsékletnek és a nyomásnak., a kísérő dokumentációban. Nem szükséges a tömlőt kék fonatba csatlakoztatni az akkumulátorral vagy a gáztűzhelyhez - ez kisebb bajokhoz és ezekhez a vészhelyzetekhez vezethet.
    • A tömlőt jól kell hajlítani a házon nem lehetnek hibák. A csomagolást egy darabból kell kiválasztani és megfelelő címkével ellátni.

    Olaszország olyan gyártó, amely régóta bizonyította magát az építőiparban. Az egyik legjobb olasz szemceruza a vállalat termékei. Parigi. Magas árak a bélés megbízhatósága és tartóssága miatt. Minden szerelvény nagy szilárdságú nikkelből készül, és legalább 15 évig tart.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    Nem kevésbé népszerű külföldi gyártó a vállalat. Mateu Spanyolországból. A közepes árú szegmens termékei szinte minden harmadik lakásban találhatók. Különleges jellemzője a polietilénből készült PEX tömlők használata. Ugyanez a márkájú bélés használható hideg víz ellátására és a fűtési rendszer telepítésére.

    Bolgár bélés egyenlet szintén meglehetősen gyakori a vízvezeték-piacon. A jó minőségű és megfizethető ár ellenére a valódi vásárlók véleménye nagyban változik. Ez valószínűleg annak a ténynek köszönhető, hogy minél népszerűbb a termék, annál több hamisítvány kerül a piacra.

    A hazai gyártókat ma olyan cégek képviselik, mint "Aquatekhnika", "Monolith" és "Giant". Termékeiknek alacsonyabb áruk vannak, és a minősége gyakran nem rosszabb a külföldi csövekhez. A vásárlók sok pozitív visszajelzést adnak ezekről a modellekről, azonban gyakran jeleznek bizonyos eltéréseket az útlevél műszaki jellemzői és maga a termék között. Ennek ellenére az orosz vízvezeték benyomása általában pozitív.

    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    Hogyan lehet csatlakozni és milyen gyakran változtatni?

    A flexibilis csatlakozás a vízvezetékhez és a vízvezetékhez a szerelvény és a termék különböző végein található anyák segítségével történik. Ez a folyamat nagyon egyszerű, a legfontosabb dolog bizonyos szabályok betartása.

    • A telepítés megkezdése előtt a tápvezetéket vizuálisan ellenőrizni kell, hogy nincs-e rajta hibák és a préselési minőség.
    • Lehetetlen a szemceruza növelése egy kiegészítő szemhéjfesték segítségével. Technikailag ez lehetséges, de az ilyen kapcsolat nem lesz túl erős, és idővel elkezdi átadni a vizet.
    • Nem lehet csavarni és húzni a tömlőt, hajlítsa meg a törésig és erősen nyújtson.
    • A legkönnyebb bélés hajlítási sugara nem lehet kisebb, mint 70 mm.
    • A szemceruza soha nem illeszkedik. Ha a megvásárolt termék hossza nem elegendő, új, hosszabb darabot kell vásárolni.
    • Nem helyezhetsz rugalmas bélést azokon a helyeken, ahol áthalad a mennyezeten. Emellett ne lógjon rá különféle tárgyak, és használjon nyílt láng közelében.
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés
    Rugalmas vízbélés: faj, cél és működés

    A régi szemceruza a dokumentációban megadott lejárati idő után újra vált Néha ezen a ponton még mindig ép, és elég erősnek tűnik, de a belsejében károsodhat.

    Bizonyos esetekben a cső szivárog vagy rozsdásodik meg az élettartam vége előtt. Ezután azonnal meg kell változtatni, ha megbízhatóbb gyártótól vásárol termékeket. Csak a kiváló minőségű anyagok és a helyes gyártási technikák lehetővé teszik, hogy a rugalmas kapcsolat a teljes időtartamig megszakítás nélkül tartson.

    A rugalmas bélés kiválasztásakor keresse meg az alábbi videót.
