Fürdőkályha csőből (59 fénykép)

Hogyan készítsünk kádat a kádból?

• Kiválasztási funkciók
• Rendszer és méretek

• függőleges
• vízszintes

• alapítvány
• futballpálya

• Tégla bélés

A legtöbb esetben a csövekből készült fémkályhák esztétikai bútorok meghívása nehéz, mivel fő funkciójuk a gőzfürdő gyors és hatékony melegítése. Az ilyen kemence megkülönböztető jellemzője azonban a független gyártás lehetősége, amely jelentősen csökkenti a fürdő telepítésének költségeit.

Kiválasztási funkciók

A kályha a fürdő számára egy csőből - a fűtőberendezés legelterjedtebb lehetősége bármilyen méretű gőzfürdő számára. Egy ilyen kemence minőségileg elvégzi a funkcióit, biztonságos mind az építési szakaszban, mind az üzemeltetés során. A fő előny az ilyen tűzhely önszerelésének lehetősége.

Egy adott tűzhely kiválasztásakor figyelembe kell venni a kétágyas szoba méretét és elrendezését, valamint a személyes preferenciákat. Kis területű gőzfürdő esetén általában ajánlott egy függőleges kemence telepítése egy csőből. Ez egy kompaktabb opció, amely nem sok helyet foglal el a szobában. Egy ilyen berendezés kialakítása feltételezi, hogy nem csak a kemence rekesz, hanem egy további hely a kövek behelyezésére, valamint a vízmelegítő fűtésre. Külsőleg a tűzhely klasszikus tűzhelyhez hasonlít.

Ha a választás ebbe a fajtaba esik, akkor emlékeztetni kell arra, hogy a bemutatott opció alacsonyabb termikus tulajdonságokkal rendelkezik, és az égési ajtóit és a fúvót a kétágyas szobában helyezik el.

Ha a tér lehetővé teszi, akkor a vízszintes változatot nagyobb előnyben kell részesíteni. Vannak olyan területek is, ahol köveket és vizet lehet tárolni, de az ajtók és a hamutartó a telepítés végén helyezkednek el, és így a kétágyas szobán kívül helyezhetők el, például az öltözőben vagy a fürdőn kívül, ami nagyban leegyszerűsíti a gyújtási folyamatot.

A fűtési kövek területe sokkal nagyobb, mivel ennek a lehetőségnek a hossza nagyobb, a gőzfürdőben a meleg levegő természetes konvekcióját növeli.

A fürdőkályhához használt acélcsövek fő előnyei a következők:

• a bevonat mechanikai stabilitása;
• megbízható hőelvezetés;
• alacsony fűtési együttható;
• a fűtés után is képes megőrizni a hőt;
• bármilyen üzemanyag használatának képessége;
• minimális hegesztési varratok;
• gyorsan felmelegedő gőz.

Nem lehet figyelmen kívül hagyni néhány fémszerkezeti hiányosságot:

• a fém gyorsan felmelegszik, de ugyanolyan gyorsan lehűl, vagyis elég gyakran kell hozzáadni az üzemanyagot a szükséges levegőhőmérséklet fenntartásához;
• A hő a térben egyenetlenül oszlik el.

Ha összehasonlítjuk a fém és a tégla kályhákat a fürdőkádban, az utóbbi olyan kritériumokat veszít, mint a fűtési sebesség, a szén-monoxid mérgezés valószínűsége, a könnyű gyártás.

A fürdő fűtésére szolgáló fémcső kiválasztásakor vegye figyelembe a következő pontokat:

• ellenőrizze a szerkezet szilárdságát;
• győződjön meg arról, hogy a felület nem sérült vagy korrodált;
• hibák esetén meg kell erősíteni hegesztett fémfoltokkal;
• A korrozív területeken funkcionális lyukakat készíthet.

Ne vegyen magas szén- vagy ötvözött acélt. Nem alkalmasak tűzhely készítésére. Előnyösen 2% -os szén-tartalmú acélt kell választani. Számítsuk ki a nagy szén-dioxid-tartalmú anyagot a szikra állapota a csiszolópapír felületének súrlódása során. Fehér csillag szikrái csillagok formájában szóródnak, különböző irányokban szóródnak, míg az alacsony szén-dioxid-tartalmú acél szikrái sárgás színűek és egyenesek. Ugyanezen vizsgálat esetén az ötvözött acél vörös, narancssárga vagy világos fehér szikrákat tartalmaz.

A fürdőkemencék nemcsak fémcsövekből, hanem acéllemezből készülnek. Ebből az anyagból gyakran téglalap alakú.

Ehhez képest a kerek cső előnyei a következők:

• a fémcső sokkal könnyebb a gyártás szempontjából - valójában már készen áll a tűzhelynek, ellentétben a lapokkal, amelyeket vágni, vágni, összeszerelni és hegeszteni kell;
• csövek - a leggazdaságosabb megoldás;
• a környezeti levegővel való hőcserélő folyamat kerek fürdő kemence jelenlétében hatékonyabb;
• a füstgázok mozgása szempontjából a kész kerek cső is szelektívebb;
• a kerek kemence élettartama hosszabb, még akkor is, ha összehasonlítjuk az azonos anyagból készült téglalap alakú és hengeres csöveket.

Rendszer és méretek

A cső legelőnyösebb változatának kiválasztásakor figyelembe kell venni az acél belső részét és vastagságát. Ehhez nézzük meg a jelölést: például a „400 * 7” jelzés látható, ami 400 mm az átmérő, 7 mm a profilcső falvastagsága. Fürdőkemencék esetén ajánlatos 500-600 mm átmérőjű és 7-13 mm vastagságú csöveket használni, de ez nem kötelező, a fémcső méretének megválasztása a gőzfürdő területétől és a szükséges vízmennyiségtől függ.

A fürdő leggyakoribb csőmérete 530 mm, az ilyen berendezések optimálisnak tekinthetők a standard gőzfürdők számára. Néhány fürdő nem büszkélkedhet tágas gőzfürdővel, inkább használják, sőt, mosásra, és nem hosszú pihenésre, majd itt kis kályhák kerülnek elhelyezésre, például 426 mm átmérőjű. Ha a gőzfürdő helyisége lehetővé teszi, akkor egy 630 mm átmérőjű cső fog működni.

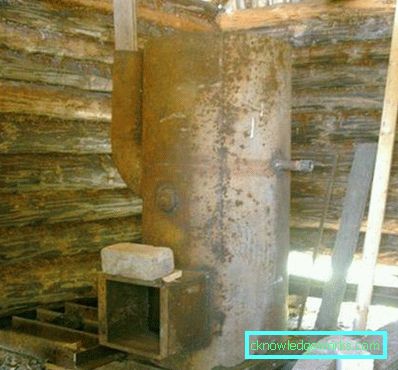

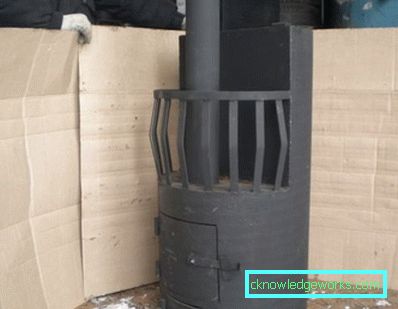

függőleges

A függőleges típusú kemencék általában kompakt méretűek. A rácsrudak és a fűtőelem egymás alatt vannak, ezért a kemence átmérője a cső átmérője. E fajta gyártása nem nehéz.

vízszintes

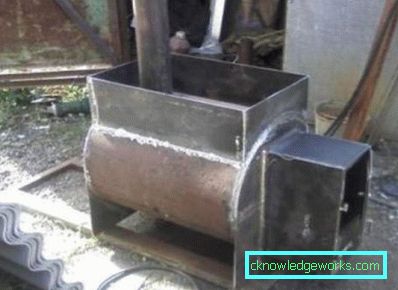

A vízszintes változat összeszerelése munkaigényesebb munkát igényel. A csöves kemencéket gőzfürdőkhöz használják, magas szilárdsági mutatókkal különböztetik meg, és megteremtik a hatékony hőátadást a szauna szobájában.

A függőleges és vízszintes típusú kemencék közötti különbségek:

• a függőleges csőben levő láng egy rövid úton halad a szerkezet felső részén lévő kéményhez, a meleg gázok egy kicsit érintik a test oldalát, és többnyire közepén helyezkednek el;
• a vízszintes típus lehetővé teszi a forró gázt az egység tetejére, majd a levegő hígítása következtében a gáz a kéménybe jut;
• a függőleges kemence kialakítása kvalitatívan felmelegíti a szaunatér falait, de a padló és a szoba a szoba tetején nem képes hatékonyan felmelegedni;
• a vízszintes változat felmelegíti a tér minden részét, kivéve a padlóval szomszédos területet és a tűzhely alatt lévő helyet.

Mielőtt bármilyen kemencét készítene, de különösen vízszintes, meg kell készítenie a jövőbeni eszköz illetékes rajzát. Rajzoljon egy rajzot a termékről, adja meg az összes méretet, és kövesse ezt az utasítást. A kemence gyártása során elkövetett hibák nemcsak a telepítés hatékonyságát befolyásolhatják, hanem a turisták egészségét is veszélyeztetik. Ezenkívül jelentősen leegyszerűsíti a telepítési folyamatot.

A mester, aki először úgy döntött, hogy ezt a munkát végzi, jobb, ha kész rajzot használ, vagy modellmodellt telepít.

Hogyan csináld magad?

A cső opció kiválasztásával és a méretrendszer rajzolásával folytassa a tűzhely önszereléséhez.

A házi kályha fürdőkádra való telepítésének fő követelményei:

• a cső beépítése a falról 200 mm-es bemélyedéssel történik, még akkor is, ha a beépített kemence kis súlyú;
• azon a területen, ahol a fémcső kívül esik, 120 mm-es sűrűség szükséges;
• 500 mm - a cső minimális kiemelkedése a tető felett;
• minden fából készült alkatrész szigetelőanyaggal van ellátva agyag réteggel;
• a kémény felülete a mennyezet és a tető között a vakolás szakaszaiban halad át, az anyagra mészhabarcsot alkalmazunk;
• A polcokat a fal mellett kell elhelyezni, ahol a sütő áll.

A munkához a következő anyagok és eszközök szükségesek:

• csőszakasz a kályha testéhez;
• egy cső a kipufogógázhoz;
• 10-12 mm vastag fémlemez;
• a kemence elemei, megvásárolhatók vagy önállóan is megvásárolhatók: rács, ajtók a kandalló szétválasztásához és fújt, ashpit;
• bolgár;
• hegesztőgép.

Amint azt fentebb már említettük, saját kezűleg elkészítheti saját tűzhely szerelvényeit, de a megvásárolt alkatrészek sokba fognak kerülni, de mégis felgyorsítják a munkát, és az eredmény esztétikusabb lesz.

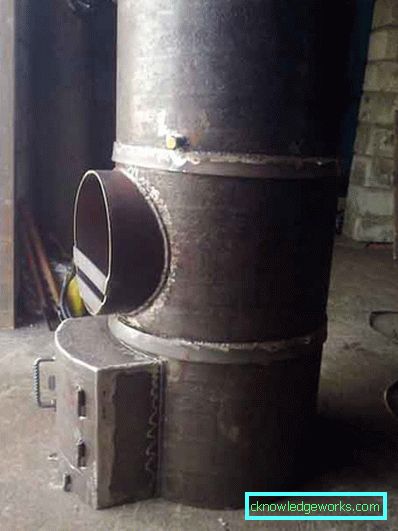

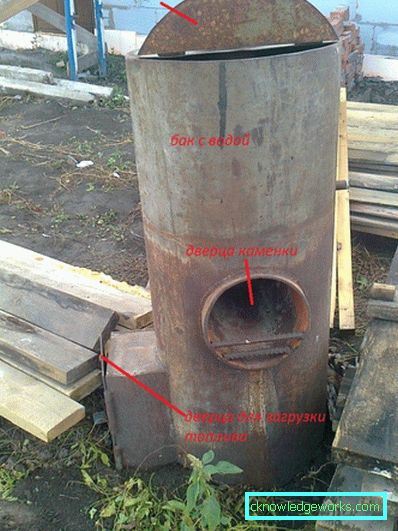

A függőleges fajták összeszerelési technológiájának középpontjában egy fél méteres csőhulladék van.

A függőleges változat összeszerelése bizonyos szakaszokban történik.

• A négyzet alakú alapozáshoz zsaluzatot készítünk. A méret meghatározásához hozzá kell adni az oldalsó és fél méteres átmérőhöz. A megerősítéshez meg kell erősíteni a betont. Az alapítvány minimális vastagsága 200 mm. Miután a beton be van állítva, a téglákat a felületre helyezik.
• Egy méter hosszú cső darabot veszünk, az alsó részből 50x200 mm-es lyukat vágunk, működés közben ez a szakasz hamutuhaként szolgál. Győződjön meg arról, hogy a munkadarab alja teljesen sík.
• Erősítse meg a tűzhely alját az ajtó fölött. Vágunk egy 12 mm vastagságú fémkört, és helyezzük el a rácsot a lap közepén, amely rács, a rudak szélességének méreteivel, ami megfelel a köztük lévő távolságnak.
• Körülbelül 50 mm-re visszahúzzuk az alját, és vágunk egy lyukat a kemence alatt. Az ajtó paraméterei - 250x300 mm. Hegessze a hurkot és szerelje fel a szárnyat.

• A tűztér tetején egy téglalap alakú fémlemezt szerelünk, amely a cső sarkaihoz hegesztett, vágószerkezetként. A levegő, amely a cső falai és a lap szélei között terjed, jobb lesz a készülék falainak melegítése.
• Van egy melegítő a szerkezet felett. Alsó részét 12-16 mm vastag rudakkal alakítjuk ki. Húzza vissza az 50-100 mm-t és hegessze meg. Az ajtó a kemenceajtó alapelvei szerint készül.
• A víztartály a fennmaradó 1,5 méter hosszú lapból készülhet, alja zárja a fűtőtest tetejét. A lemez közepén, melynek az alját kell kiégetnie, fúrjon egy lyukat a cső alá. Szervezünk egy cserélhető fedelet, alul a daru kialakításával.

Függőleges szauna tűzhely kész. A gyártáshoz nincs szükség drága anyagokra és korszerű high-tech eszközökre. De a mesternek még mindig hegesztett gyakorlattal kell rendelkeznie.

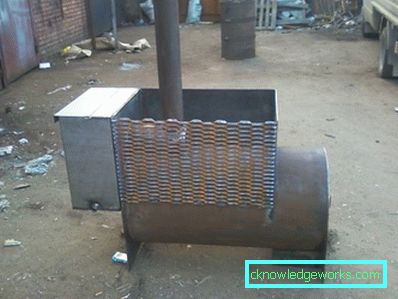

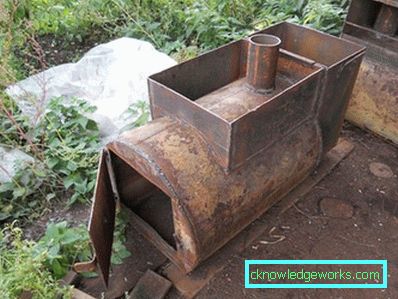

A vízszintes kemence gyártásához 0,8 méter hosszú csőhossz szükséges. Az ajtót általában a váróteremben helyezik el, ezért nem lehet vízvezetéket felszerelni a csőbe.

Az összeszerelési elvek több lépést foglalnak magukban.

• Az első lépés az alapítvány elrendezése. Ugyanúgy csináljuk, mint a függőleges opció telepítésekor.
• Vágjon ki egy 400x800 mm-es téglalapot, 100 - 120 mm-es vastagságú fémből, a rácsot középre hegesztve.
• A jövő fűtőberendezés belsejében hegesztjük a kivágott vakot. Győződjön meg róla, hogy a rács hegesztett varratai a tetején vannak, nem pedig alul. Ezután kisebb terhelést kapnak.
• Vágjon egy téglalap alakú fémlapot, amely felülről kerek, 600 mm széles, 700 mm magas. Ez lesz a kályha elülső fala.

• Az elején lyukakat készítünk a kandalló és az ashpit számára, szereljük fel az ajtókat.
• A hátsó falhoz fémből kivágott téglalapot készítünk. Előkészítési paraméterek - 700х900 mm.

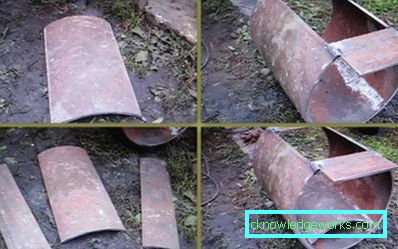

• 150x150 mm-es lyukat hozunk létre a ház felső részén. A fémlemezekből boltozatot rendezünk, és felülről felállítjuk. Vágja le az ívben lévő részt a cső következő hegesztésének helyén, mozgassa előre 100 mm-re.
• Hegessze a csövet. Az ív - a fűtés alja. Az első fal készítése.
• Víztartály, kézzel vásárolt vagy hegesztett, a szerkezet hátoldalára szerelve.

Bármilyen típusú kemence összeszerelése után meg kell tisztítani a skála és a rozsda között.

Vegyünk néhány pontot az önálló sütő telepítésének.

alapítvány

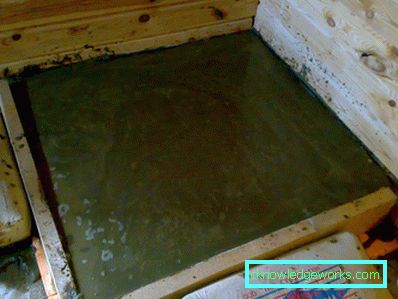

Az első szakasz a kemence építéséhez. Ezt minden szabálynak és követelménynek megfelelően kell elvégezni.

A létrehozáshoz hajtsa végre a következő lépéseket:

• 200 mm magas szögletes zsaluzatot hozunk létre;
• az egyenletes négyzet 200x200 mm-es hosszban és keresztirányban egy rétegben helyezi el a megerősítést;
• rögzítse az erõsítõelemeket kötéshuzallal az ízületeknél;
• a rács szélein négy erősítő szegmensben vezetünk, rácsot csatolunk hozzájuk.

Két héttel az öntés után meg kell nyitni az ablakokat és ajtókat a szobában, és az alapot nedves rongyokkal kell elhelyezni. Ez megakadályozza a repedések megjelenését a felületen. Pár hétig ajánlott nedvesíteni a ruhákat.

futballpálya

A rács egy speciális rács, amely vontatást biztosít.

A rács gyűjtése szintén könnyű feladat. Ehhez:

• vágja le a kívánt paraméter téglalapját a fémből, azaz úgy, hogy teljesen megfeleljen a cső belső méreteinek;
• az elkészített lemez középpontját úgy vágjuk le, hogy az élek mentén hegesztésre kerüljenek;
• A fémrudakat vízszintesen vagy függőlegesen hegeszteni.

Tippek a készítéshez

Mielőtt saját kezével összeszerelné a kályhát, Használja a szakemberek tanácsát.

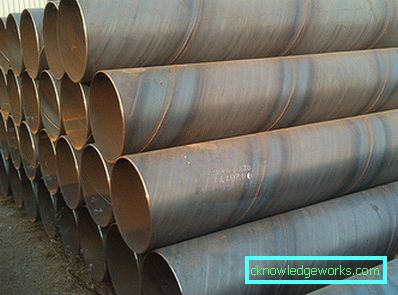

• Próbáld meg a spirálcsöveket vágni, pontosabbak, nem olyan elliptikusak és alkalmasabb acélból készülnek. A fémhulladék ára is megvásárolható. Használhatod a varrat nélküli csöveket, de csak kis tárgyak gyártásához.
• Sokan szívesen használnak fémhengerelt rozsdamentes acélt a tűzhely, a víz és a kémény számára. Ez jó megoldás, de emlékeznünk kell arra, hogy a hegesztéshez rozsdamentes acélelektródák vagy speciális hegesztési huzal használata szükséges.
• A munkamenet során ajánlatos a tartókat a csőhöz hegeszteni, hogy ne gördüljön, és ne bonyolítsa le a munkát.
• A függőleges modell kialakításakor a kemence átmérőjének legalább 1/3-át kell hagyni a füstbe való nyílásokkal, hogy belépjen a kéménybe.
• Javasoljuk, hogy a kövek külső ajtaját úgy helyezze el, hogy működés közben az ellentétes irányba irányítsa azt a helyet, ahol az emberek pihennek. Ezzel megtakaríthatja a fürdő látogatóit a forró gőzzel való égésből, amikor a nedvesség a forró kövekre kerül, miközben megtartja a hőt.

• Sok kézműves azt tanácsolja, hogy a hegesztést a rács alá helyezze, mivel az összekötő varratokat először a hőmérséklet hatására elpusztítják.
• Javasoljuk, hogy a kémény külső falát vastag ásványi vagy bazalt gyapjú réteggel melegítse fel a szerkezet belsejében lévő korrózió valószínűségének csökkentése érdekében.
• Szükséges a tartályt vízzel feltölteni, mielőtt a meggyújtás megtörténne - a fém felületre csapott nedvesség égési sérülést okozhat.
• A díszítéshez ajánlatos a fém kemencét tűzálló festékkel lefedni.
• Ha a sütő festékkel van borítva, akkor a telepítés előtt jobb, ha friss levegővel melegítjük. Így a felesleges festék égni fog anélkül, hogy károsítaná az emberi testet.
• Fedjük le a tűzhelyet egy tégla-képernyővel. Ez egyenletesebb eloszlást biztosít a fűtött levegő számára, és megmenti a többiet súlyos égési sérülésekkel.

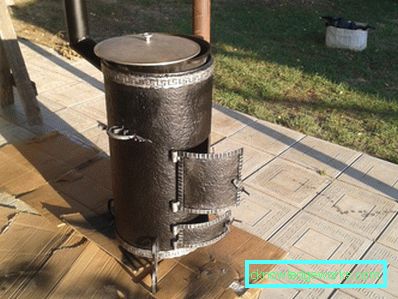

Sikeres példák

Ismerje meg a fotót a függőleges és vízszintes sütők internetes lehetőségeiről. Ezek közé tartoznak az esztétikai és festett modellek, valamint az egyszerűbb fajták, de a tervezés, a gyártás és a telepítés nem különbözik nagymértékben. Ehhez nem szükséges, hogy profi legyen, a legfontosabb az, hogy kövessük a rendszert és a meghatározott dimenziókat.

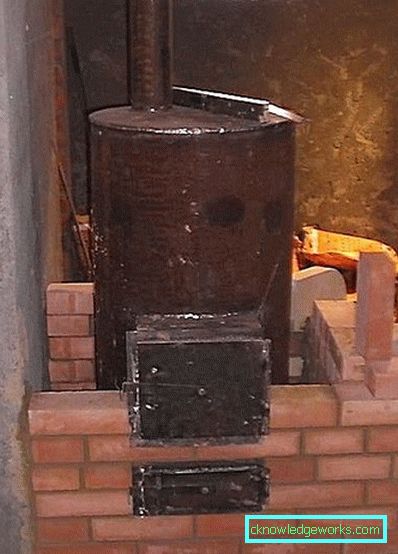

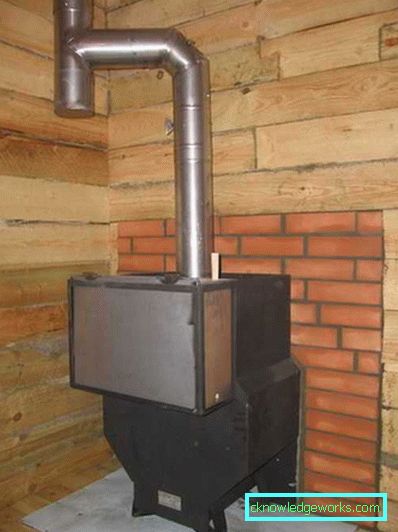

Tégla bélés

Annak érdekében, hogy a fém kemence esztétikumossá váljon, ajánlatos téglákkal fedni.

A stilizáló példák eltérőek lehetnek.

• Szilárd felület. Gyors hőátadást biztosít, ami némileg csökkenti a fűtőberendezés teljesítményét. Egy tisztán dekoratív funkciót hajt végre.
• Hővédő. Ez egy kis kő kerítés. Növeli a hőt és kényelmes környezetet teremt a kemence közvetlen közelében lévő vendégek számára.
• A konvektorral a csatornákkal. A leginkább sokoldalú lehetőség. Bármilyen fémszerkezethez alkalmas, a helyiségtől függetlenül.

kékre futtatás

Egy másik sikeres példa a fémszerkezet díszítésére bluing. Ez a módszer olyan kémiai vegyületekkel való felületkezelés, amelyek nemcsak az esztétikai tulajdonságokat biztosítják, hanem tartósan védik a korróziót is.

Az alkalmazott réteg hosszabb ideig tart, ha a fémfelületet alaposan megtisztítják. Ehhez nem kell professzionális készítményeket vásárolni, önállóan elkészítheti a butil-alkohol (4 gramm), a foszforsav (150 gramm) és a víz (1 liter) oldatát.

A savmaradékok tisztítása és eltávolítása után meg kell olvasztani a kemencét 150 fokra, és egy óráig fedjük le a fémet egy kausztikus szóda réteggel. Kényelmesebb lesz a készítmény permetezése.

szín

A fém kemencék festésére speciális hőálló festékek találhatók. A festék típusának megválasztásakor emlékeznie kell arra, hogy a sima és fényes felület sokkal kevesebb hőt ad ki, és egy durva cső, amelyet sötét színűre fest, a hőt a maximálisra teríti. Az alumínium festék nem ajánlott erre a célra.

A saját készítésű szauna nem csak kiváló alternatívája a gyárverziónak, hanem egy olyan projekt megvalósítására is, amely megfelel az egyedi feltételeknek - gőzfürdő, gőzminőség (száraz vagy nedves), személyes igények.

Videó mesterkurzus a fürdőkályháról a csőből, lásd alább.
